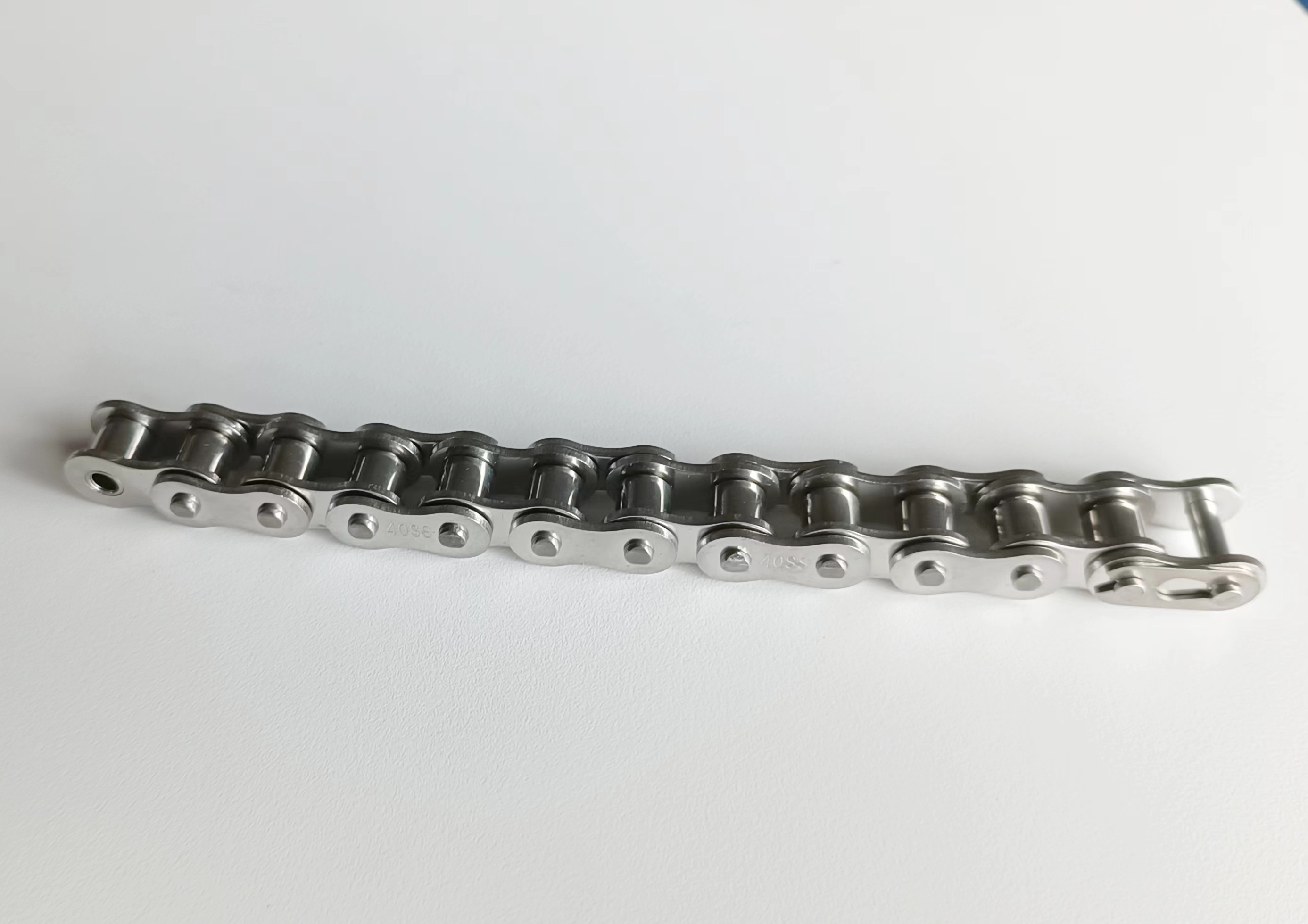

.png "Stainless Steel Short Pitch Roller Chains(Simplex)")
.jpg?imageView2/2/format/jp2)
2.jpg?imageView2/2/format/jp2)
7.jpg?imageView2/2/format/jp2)
| Chain No. | Pitch | Roller diameter |
Width between inner plates |
Pin diameter |
Pin length |
Inner plate depth |
Plate thickness |
Breaking load |
Weight per meter |
||||||||||||||||||||||||||||
| P | d1 max |
b1 min |
d2 max |
L max |
Lc max |
h2 max |
t/T max |
Q | q | ||||||||||||||||||||||||||||
| mm | mm | mm | mm | mm | mm | mm | mm | kN/lbf | kg/m | ||||||||||||||||||||||||||||
| *04CSS- 1 | 6.350 | 3.30 | 3.18 | 2.31 | 7.90 | 8.40 | 6.00 | 0.80 | 2. 5/568 | 0.15 | |||||||||||||||||||||||||||
| *06CSS- 1 | 9.525 | 5.08 | 4.77 | 3.58 | 12.40 | 13.17 | 9.00 | 1.30 | 5. 5/1250 | 0.33 | |||||||||||||||||||||||||||
| 08ASS- 1 | 12.700 | 7.95 | 7.85 | 3.96 | 16.60 | 17.80 | 12.00 | 1.50 | 9. 6/2182 | 0.63 | |||||||||||||||||||||||||||
| 41SS-1 | 12.700 | 7.77 | 6.25 | 3.58 | 13.75 | 15.00 | 9.91 | 1.30 | 6. 0/1360 | 0.46 | |||||||||||||||||||||||||||
| 10ASS- 1 | 15.875 | 10.16 | 9.40 | 5.08 | 20.70 | 22.20 | 15.09 | 2.03 | 15. 2/3455 | 1.03 | |||||||||||||||||||||||||||
| 12ASS- 1 | 19.050 | 11.91 | 12.57 | 5.94 | 25.90 | 27.70 | 18.00 | 2.42 | 21. 7/4932 | 1.51 | |||||||||||||||||||||||||||
| 16ASS- 1 | 25.400 | 15.88 | 15.75 | 7.92 | 32.70 | 35.00 | 24.00 | 3.25 | 38. 9/8841 | 2.62 | |||||||||||||||||||||||||||
| 20ASS- 1 | 31.750 | 19.05 | 18.90 | 9.53 | 40.40 | 44.70 | 30.00 | 4.00 | 60. 0/13636 | 3.94 | |||||||||||||||||||||||||||
| 24ASS- 1 | 38.100 | 22.23 | 25.22 | 11.10 | 50.30 | 54.30 | 35.70 | 4.80 | 75. 0/16861 | 5.72 | |||||||||||||||||||||||||||
| 28ASS- 1 | 44.450 | 25.40 | 25.22 | 12.70 | 54.40 | 59.00 | 41.0 | 5.60 | 102. 0/22931 | 7.70 | |||||||||||||||||||||||||||
| 32ASS-1 | 50.800 | 28.58 | 31.55 | 14.27 | 64.80 | 69.60 | 47.80 | 6.40 | 133. 8/30079 | 10.20 | |||||||||||||||||||||||||||
| 04BSS-1 | 6.000 | 4.00 | 2.80 | 1.85 | 6.80 | 7.80 | 5.00 | 0.60 | 2. 0/455 | 0.11 | |||||||||||||||||||||||||||
| 05BSS-1 | 8.000 | 5.00 | 3.00 | 2.31 | 8.20 | 8.90 | 7.10 | 0.80 | 3. 5/795 | 0.20 | |||||||||||||||||||||||||||
| #06BSS-1 | 9.525 | 6.35 | 5.72 | 3.28 | 13.15 | 14.10 | 8.20 | 1.30 | 6. 2/1409 | 0.41 | |||||||||||||||||||||||||||
| 08BSS-1 | 12.700 | 8.51 | 7.75 | 4.45 | 16.70 | 18.20 | 11.80 | 1.60 | 12. 0/2727 | 0.70 | |||||||||||||||||||||||||||
| 10BSS-1 | 15.875 | 10.16 | 9.65 | 5.08 | 19.50 | 20.90 | 14.70 | 1.70 | 14. 5/3295 | 0.94 | |||||||||||||||||||||||||||
| 12BSS-1 | 19.050 | 12.07 | 11.68 | 5.72 | 22.50 | 24.20 | 16.00 | 1.85 | 18. 5/4205 | 1.16 | |||||||||||||||||||||||||||
| 16BSS-1 | 25.400 | 15.88 | 17.02 | 8.28 | 36.10 | 37.40 | 21.00 | 4. 15/3. 10 | 40. 0/9091 | 2.73 | |||||||||||||||||||||||||||
| 20BSS-1 | 31.750 | 19.05 | 19.56 | 10.19 | 41.30 | 45.00 | 26.40 | 4. 50/3. 50 | 59. 0/13409 | 3.73 | |||||||||||||||||||||||||||
| 24BSS-1 | 38.100 | 25.40 | 25.40 | 14.63 | 53.40 | 57.80 | 33.20 | 6. 00/4. 80 | 104. 0/25454 | 7.20 | |||||||||||||||||||||||||||
| 28BSS-1 | 44.450 | 27.94 | 30.99 | 15.90 | 65.10 | 69.50 | 36.70 | 7. 50/6. 00 | 120. 0/26977 | 9.21 | |||||||||||||||||||||||||||
| 32BSS-1 | 50.800 | 29.21 | 30.99 | 17.81 | 66.00 | 71.00 | 42.00 | 7. 00/6. 00 | 150. 0/34090 | 10.22 | |||||||||||||||||||||||||||
